Скоростные ворота

Скоростные ворота Hormann

Скачать буклет Гаражные подъемно-поворотные ворота

Скоростные ворота – серийно с блоком управления FU

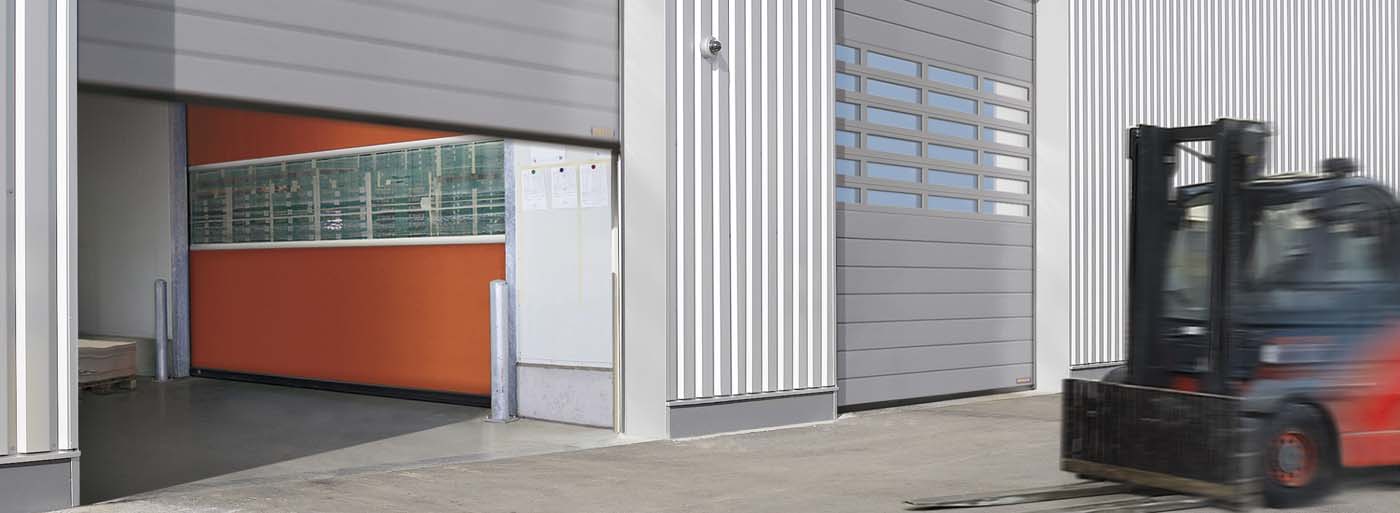

Скоростные ворота Hörmann используются в качестве внутренних и наружных ограждений для оптимизации транспортных потоков, для улучшения микроклимата в помещении и для сокращения энергозатрат. Обширная программа ворот Hörmann включает в себя прозрачные ворота с гибкой завесой, с вертикальным или горизонтальным открыванием, в комбинации с секционными воротами и рулонными воротами, а также спиральные ворота с гладкими алюминиевыми профилями.

Ворота с профилем SoftEdge и системой Anti-Crash. Больше безопасности, меньше ремонта

Благодаря очень гибкому в вертикальном направлении напольному профилю травмы персонала в случае столкновений практически исключены.

Исключаются повреждения и простои ворот в результате столкновений.

Инновационная технология SoftEdge на воротах позволяет избежать повреждений и обусловленных ими простоев ворот. Отпадает необходимость в трудоемком ремонте, характерном для конструкций с жестким профилем. Профиль SoftEdge гарантирует бесперебойный производственный процесс.



Спиральные ворота и скоростные секционные ворота Speed




Скоростные наружные ворота с изоляционными панелями, заполненными полиуретаном, для высокой теплоизоляции

Характерные особенности этих ворот: отличная теплоизоляция, высокая скорость открывания и световая решетка в стандартной комплектации. Горячеоцинкованные двустенные секции с элегантной поверхностью Micrograin в зависимости от варианта исполнения бесконтактно наматываются по спирали или движутся по направляющим.

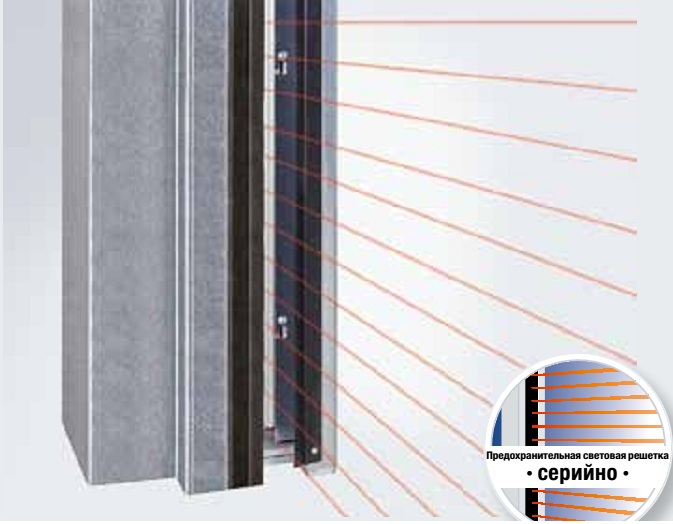

Бесконтактная защита
Предохранительная световая решетка, встроенная в направляющие, контролирует зону закрывания
полотна ворот высотой до 2500 мм. Таким образом, дополнительные устройства безопасности, как например предохранитель замыкающего контура или световой барьер, Вам не потребуются. Оцените высокую безопасность этих скоростных ворот, к тому же удобных в монтаже и легких в обслуживании!

Более длительный срок службы и высокая рентабельность в стандартной комплектации

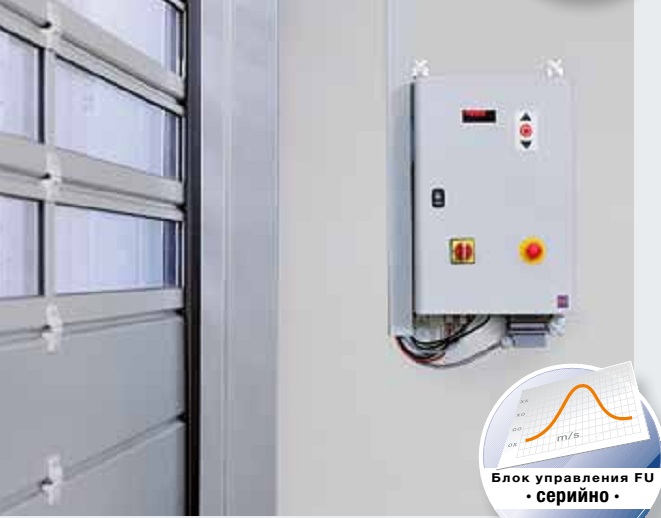

Входящий в стандартную комплектацию блок управления с преобразователем частоты уменьшает нагрузку на механическую часть ворот и гарантирует их бесшумное перемещение при почти полном отсутствии износа. Высокая скорость открывания и закрывания позволяет оптимизировать производственные процессы и снизить тепловые потери. Кроме того, благодаря плавному пуску и плавной остановке снижается нагрузка на весь механизм ворот, что значительно продлевает срок их службы.

Стальные секции, равномерно заполненные пенополиуретаном
Благодаря горячеоцинкованным двустенным секциям, заполненным твердым пенополиуретаном, обеспечивается особенно высокий уровень теплоизоляции. Показатель теплоизоляции ворот UD составляет 1,95 Вт/(м²·K)*. Серийно поставляются ворота цвета белого алюминия (RAL 9006). Снаружи ворота украшает поверхность Micrograin с тонкой линией профиля, с внутренней стороны секции выполнены с оттиском Stucco.

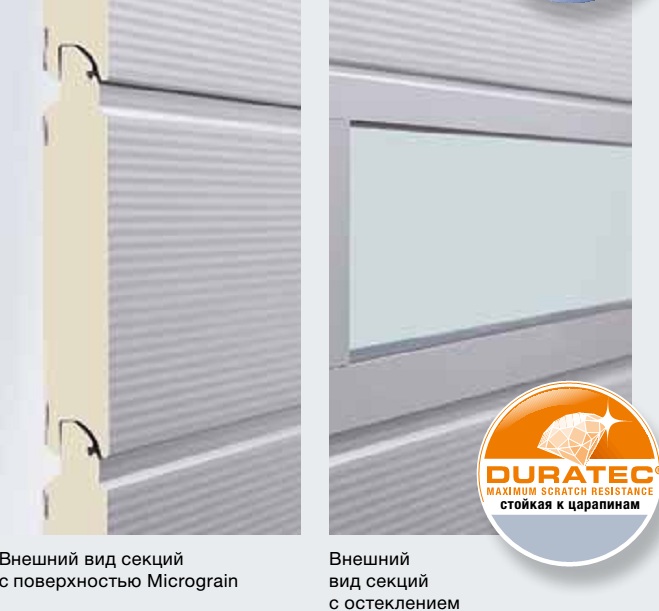

Опциональное остекление
Двойное остекление DURATEC толщиной 26 мм отличается чрезвычайной устойчивостью к царапинам и хорошими показателями тепло- и звукоизоляции. Конструкция алюминиевых перекладин естественного оттенка E6 / EV 1 делит остекление, благодаря дополнительным ребрам, обеспечивающим устойчивость. По специальному заказу возможна также поставка с тройным остеклением DURATEC – для еще более эффективной теплоизоляции!

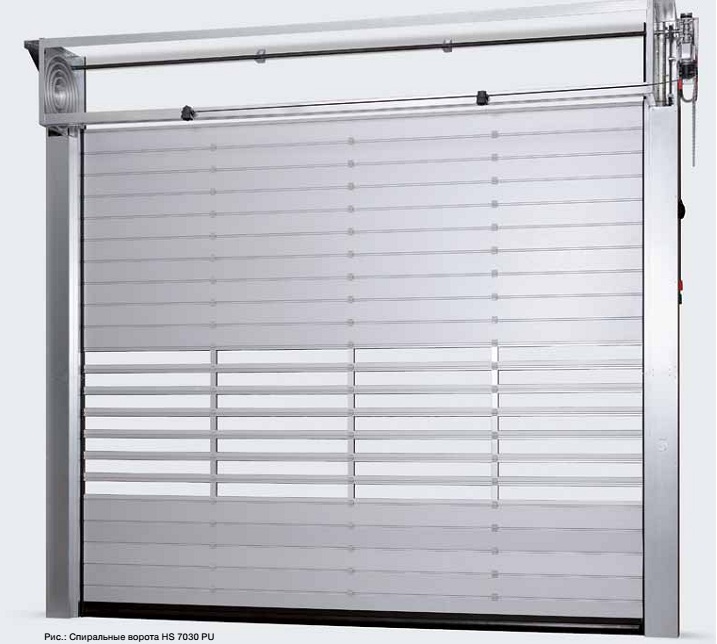

Спиральные ворота HS 7030 PU С бесконтактной технологией наматывания

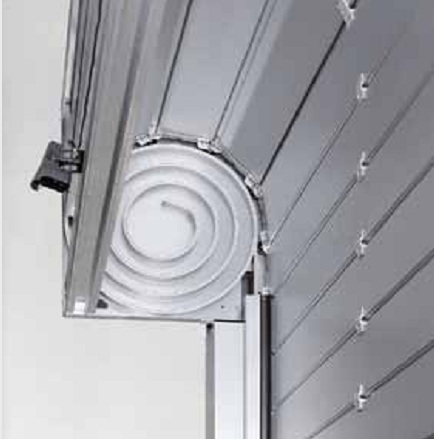

Компактное наматывание ворот по спирали
Секции ворот надежно и бесконтактно заводятся в спиральную консоль. Благодаря мощному 3-фазному блоку управления с преобразователем частоты (FU) и цепному механизму с пружинным компенсатором скорость открывания ворот достигает до 2,5 м/с. Спиральные ворота HS 7030 PU могут также крепиться снаружи (наружный упор).




Скоростные секционные ворота Speed HS 5015 PU N Со стандартной направляющей

Направляющая для стесненных условий
При наличии малого пространства в зоне перемычки мы рекомендуем направляющую N. Секции перемещаются в горизонтальных
направляющих шинах при помощи цепного механизма с пружинным компенсатором. Таким образом, необходимая высота перемычки
составляет всего 480 мм.

Скоростные секционные ворота Speed HS 5015 PU H C высоковедущей направляющей шиной

Направляющие для различных условий
Секции движутся по горизонтальным направляющий шинам. Поворот может осуществляться по-разному, в зависимости от монтажных условий. Например, ворота могут монтироваться и за инженерными коммуникациями и подкрановыми путями или над ними. Благодаря механизму с системой ремней и противовесов ворота отличаются долговечностью и износостойкостью.



Скоростные секционные ворота Speed HS 6015 PU V  вертикальной направляющей шиной

Длительный срок службы при минимальном износе
Секции движутся вертикально вдоль стены здания. Благодаря этому ворота перемещаются очень тихо и практически не изнашиваются.
Механизм с системой ремней и противовесов обеспечивает долговечность и длительный срок службы ворот.

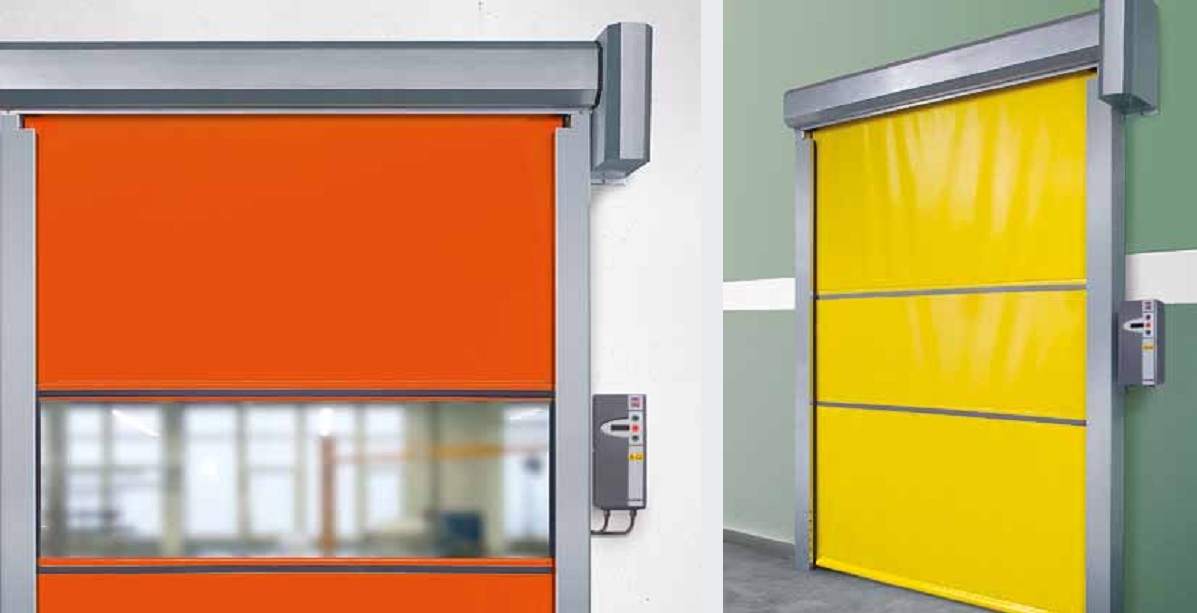

Гибкие скоростные ворота

Для улучшения микроклимата в помещении и для оптимизации транспортных потоков
Гибкие скоростные ворота Hörmann сконструированы для обеспечения их безопасного, экономичного и долгосрочного функционирования. Благодаря наличию в серийной комплектации предохранительной световой решетки установка на воротах других защитных устройств, например, предохранителя замыкающего контура не потребуется. Таким образом, значительно упрощаются монтаж и техобслуживание ворот.

Бесконтактная защита
Входящая в серийную комплектацию ворот предохранительная световая решетка (IP 67) высотой
до 2500 мм контролирует зону закрывания ворот на всю её высоту. Таким образом, нет необходимости в предохранителе замыкающего контура. Световая решетка встраивается в направляющие, что дополнительно
способствует снижению риска ее повреждения от наезда. Благодаря всем этим преимуществам скоростные ворота Hörmann легко монтируются и отличаются удобством в обслуживании.

Импульс для долгого срока службы ворот и экономичности
В комплект серийного оснащения всех скоростных ворот Hörmann входит блок управления с преобразователем частоты (FU), который обеспечивает быстрый, безопасный и щадящий ход ворот. С помощью блока управления FU можно получить более высокую скорость открывания и закрывания ворот, уменьшить теплопотери и исключить по возможности сквозняки на рабочем месте. Кроме того, благодаря плавному пуску и плавной остановке снижается нагрузка на весь  механизм ворот, что значительно продлевает срок их службы.

Напольный профиль SoftEdge защищает ворота от повреждений при наезде
Инновационная технология SoftEdge на воротах позволяет избежать повреждений и обусловленных ими простоев ворот. Нет необходимости в трудоемком ремонте, характерном для конструкций с жестким напольным профилем. Профиль SoftEdge гарантирует бесперебойный производственный процесс.

Выключатель FunkCrash
Выключатель FunkCrash вмонтирован в замыкающий профиль SoftEdge. Если в результате столкновения напольный профиль выскочит из направляющей шины, выключатель FunkCrash немедленно посылает сигнал на блок управления: ворота мгновенно останавливаются. Таким образом, выполняются все требования стандарта DIN EN 13241-1.

V 4015 SEL R Ворота внутреннего применения с системой SoftEdge и внутривальным приводом

Скоростное компактное решение
В складских помещениях и супермаркетах из-за большого количества полок для поддонов часто бывает недостаточно места для размещения выступающего сбоку редуктора. Для ситуаций подобного рода лучшим решением являются скоростные ворота V 4015 SE R со встроенным приводом наматывающего вала.
Полное оснащение
Быстрое и бесшумное движение ворот благодаря блоку управления с преобразователем частоты (FU), предохранительная световая решетка и более высокая безопасность персонала благодаря гибкому в вертикальной плоскости напольному профилю SoftEdge с возможностью выравнивания завесы вручную – вот те характеристики, которые делают эти ворота надежным ограждением для их помещений. Кожух вала, имеющий ширину конструкции, может поставляться в оцинкованном исполнении или, по желанию заказчика,
с порошковым покрытием цвета RAL.
Быстрый и несложный монтаж
Для быстрого монтажа вал ворот поставляется с уже установленным на заводе приводом наматывающего вала.

V 5015 SEL Ворота внутреннего применения с системами SoftEdge и Anti-Crash

Особенно экономичны
Выгодные по цене скоростные ворота для внутреннего применения, с напольным профилем SoftEdge и входящим в стандартную
комплектацию блоком управления FU – для долгой и надежной эксплуатации ворот в щадящем режиме. Стабильность полотна ворот типа V 5015 SEL обеспечивается за счет применения испытанных профилей из алюминия, а в нижней замыкающей зоне –
за счет напольного профиля SoftEdge, устойчивого в горизонтальной плоскости.
Алюминиевые профили
Приемлемая по цене система стабилизации завесы позволяет быстро и легко заменять сегменты завесы при выполнении ремонтных работ.

V 5030 SEL Ворота внутреннего применения с системами SoftEdge и Anti-Crash

Бесшумные и скоростные
В помещениях с низким уровнем шума ворота должны работать бесшумно, а также быстро и надежно закрываться при сильных сквозняках. Именно поэтому ворота типа V 5030 SЕ оснащены элементами ветровой защиты из пружинной стали, которые придают завесе ворот необходимую устойчивость. Скорость до 3 м/с обеспечивается блоком управления AS 500 FU E компании Hörmann
(по специальному заказу).
Система ветровой защиты из пружинной стали
в приемном гнезде завесы, с боковыми сдвоенными роликами, обеспечивает бесшумное движение ворот и их устойчивость при повышенных ветровых нагрузках.

V 6030 SEL Ворота для внутреннего и наружного применения с системами SoftEdge и Anti-Crash

Для участков с интенсивным движением, с системой защиты от наезда
Наезды погрузчиком на наружные ворота происходят чаще, чем наезды на внутренние. Это оправдывает затраты на систему защиты от наезда, значительно снижающую время простоев и расходы на ремонт. Кроме этого, высокая скорость при открывании и закрывании ворот позволяет сократить энергозатраты.
Система ветровой защиты из пружинной стали в приемном гнезде завесы
Боковые сдвоенные ходовые ролики обеспечивают бесшумное движение
и безопасную остановку ворот. Ветровые нагрузки при скорости ветра до 100 км/ч не наносят ущерба благодаря системе ветровой защиты из пружинной стали. Вы также можете заказать ворота V 6030 SEL с алюминиевым напольным профилем.

V 6020 TRL Ворота для внутреннего и наружного применения с прозрачной завесой

Абсолютно прозрачная завеса для большего проникновения света
Полностью прозрачные скоростные ворота V 6020 TR в качестве наружных ворот обеспечивают лучшее проникновение света в помещения, при их использовании внутри помещений – хорошую видимость. Прозрачная завеса толщиной 4 мм пропускает свет в помещение и создает тем самым естественное освещение рабочих мест. Для наружных ворот мы рекомендуем массивное исполнение с прозрачной вставкой.
Хорошая видимость
Движение транспорта станет более безопасным благодаря хорошему обзору. Полностью прозрачные завесы Вы можете заказать для
ворот площадью до 25 м²; для ворот площадью от 25 м² возможна только тканевая завеса, по желанию заказчика – со смотровыми окнами.
Система ветровой защиты
Система ветровой защиты из пружинной стали обеспечивает наряду с серийным натяжным механизмом необходимую устойчивость завесы.

V 9015 L Stacking Ворота для внутреннего и наружного применения для больших проемов

Складывающаяся завеса ворот с натяжным механизмом
Завеса ворот открывается при помощи системы ремней с ветрозащитными профилями и складывается в зоне перемычки. Изготовленные из высококачественного алюминия профили расположены горизонтально каждые 600 мм по всей высоте ворот. Завеса ворот серийно оснащается смотровой полосой высотой 600 мм во всю ширину ворот. По желанию заказчика возможны также другие прозрачные вставки.
Отличное решение для наружного упора
Ворота V 9015 L Stacking были созданы специально для высоких проемов в цехах и ангарах с небольшой перемычкой, так как эти ворота могут устанавливаться и снаружи. Элементы привода надежно защищены в направляющих и в кожухе вала. Блоком управления можно удобно управлять, стоя на полу, при помощи встроенного в направляющую внешнего элемента управления
(заказывается дополнительно).

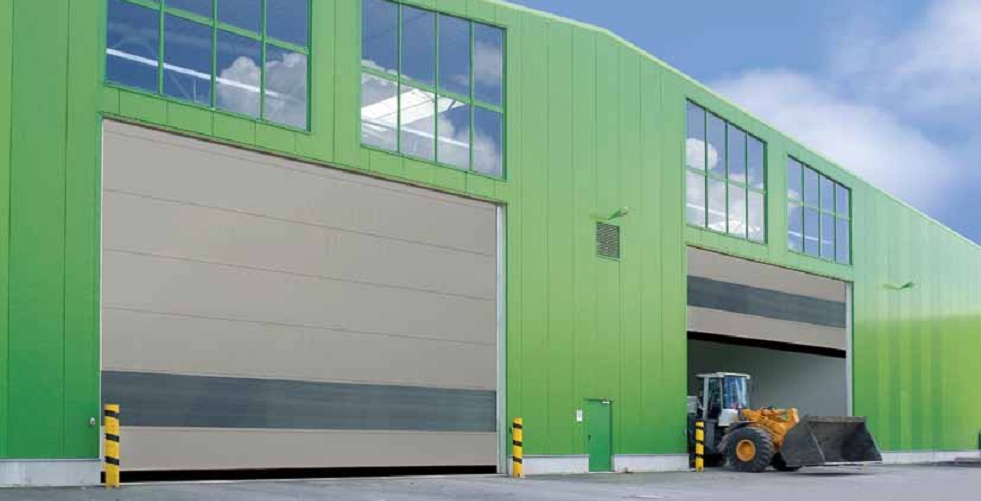

V 10008 Ворота наружного применения для особенно больших проемов

Крупногабаритные ворота
Сдвоенные натяжные ремни и специальные широкие направляющие шины обеспечивают безопасный ход ворот несмотря на большой вес завесы. Серийный блок управления FU и двойные замыкающие кромки на напольном профиле обеспечивают соблюдение установленных значений закрывающих усилий и гарантируют необходимый уровень безопасности ворот.
Система ветровой защиты из пружинной стали в приемном гнезде завесы
Боковые сдвоенные ходовые ролики обеспечивают бесшумное движение ворот и их устойчивость при повышенных ветровых нагрузках. Количество ветрозащитных элементов определяется в зависимости от размера ворот, требований к ветровой нагрузке, а также от монтажных условий.

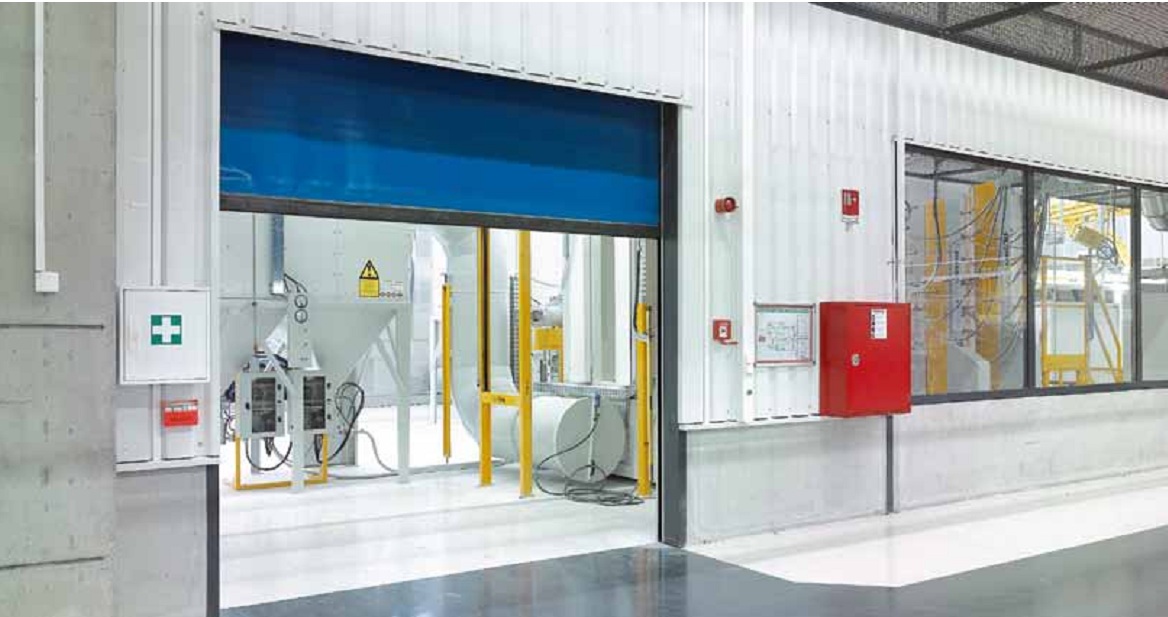

V 5030 MSL Ворота внутреннего применения для защиты персонала и машин

Безопасность для людей и машин
К технике безопасности и современным производственным процессам предъявляются все более высокие требования. Самые важные среди них: надежность производственных процессов с минимальной продолжительностью простоя, легкий доступ для управления и проведения техобслуживания производственного оборудования и, конечно, защита персонала.
Надежный контроль и быстрый доступ

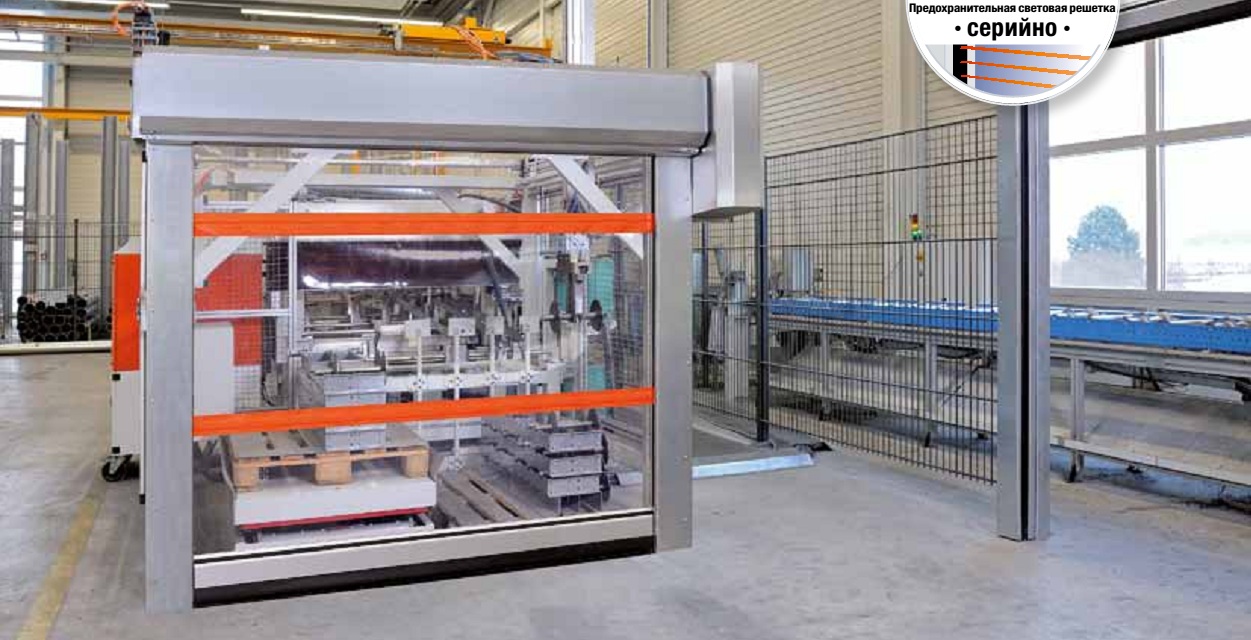

Гибкие скоростные ворота с функцией защиты машины отвечают всем вышеперечисленным требованиям. Они защищают обслуживающий персонал благодаря полному ограждению машины, однако, по требованию быстро обеспечивают доступ к ней. Датчики безопасности в алюминиевом напольном профиле и в направляющих надежно передают сообщение о положении ворот на блок управления установки (уровень эффективности работы d). Таким образом, открывание ворот возможно только тогда, когда машина не работает, или, другими словами, машина эксплуатируется только при закрытых воротах.

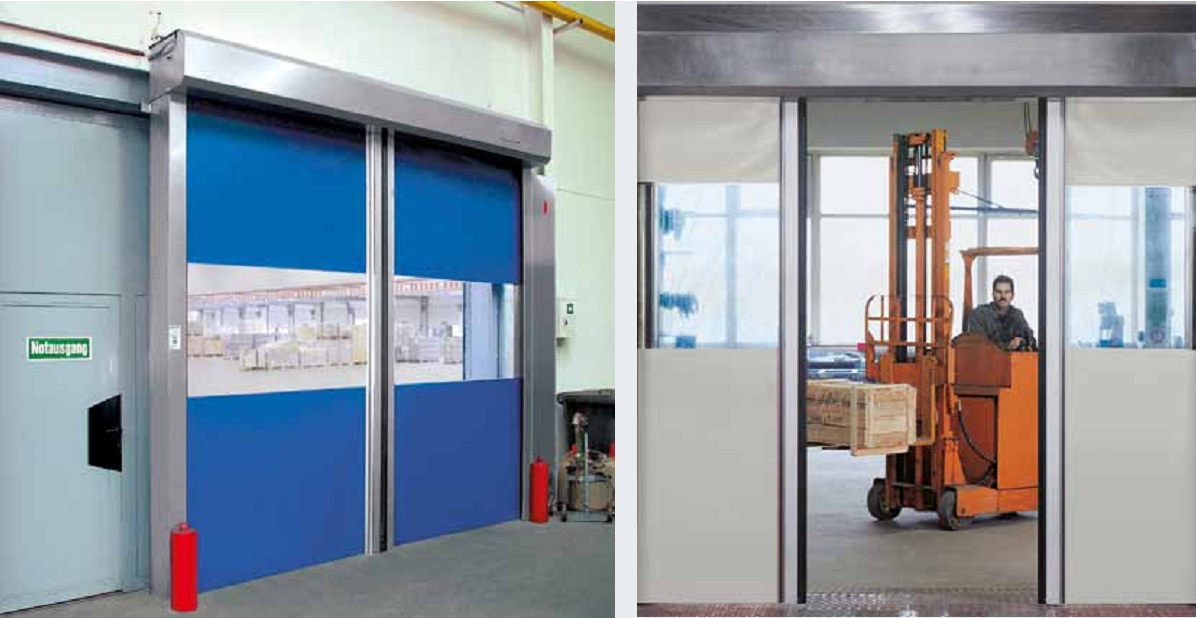

V 3015 RW Ворота внутреннего применения с системой SoftEdge для эвакуационных путей

Ворота внутреннего применения с решающими преимуществами для эвакуационных путей
Благодаря профилю SoftEdge с системой Anti-Crash эти скоростные ворота отличаются высоким уровнем безопасности и рентабельности. Обеспечивается лучшая защита людей, предотвращается вероятность повреждений и простоев.
Рекомендуются для эксплуатации на эвакуационных путях Пригодность этих скоростных ворот к эксплуатации на эвакуационных путях и запасных выходах подтверждена сертификатами, в каждом конкретном случае необходимо разрешение.
Серийное оснащение
Радарные датчики для обозначения направления к запасному выходу, аварийный клавишный выключатель.

ISO Speed Cold Скоростные энергосберегающие ворота в качестве перегородок для холодильных и морозильных камер

Скоростные, герметичные и чрезвычайно экономичные
Благодаря секциям с термическим разделением и специальным герметизаторам в области корпуса здания и пола серия ворот Iso Speed Cold оптимально подходит для помещений с большими перепадами температур. Iso Speed Cold обеспечивают
герметичность при их использовании как в качестве скоростных ворот на холодильных складах, так и в качестве энергосберегающего решения на производстве и участках распределения и сбыта.
Термическое разделение
Стальные секции ворот Iso Speed Cold имеют термическое разделение между внутренней и наружной стороной. За счет дополнительных напольных уплотнений и уплотнений перемычки достигается превосходный показатель теплоизоляции UT = 0,3 Вт/(м²·K).
Превосходная герметичность
Двустенное полотно ворот заполнено твердым пенополиуретаном. Это обеспечивает особую устойчивость ворот, а в комбинации
с уплотнительной рамой по всему периметру достигаются непревзойдённые изоляционные показатели.

V 4015 ISO L Ворота внутреннего применения для складских помещений, предназначенных для хранения свежих продуктов,
и для холодильных цехов с температурой до 5°C

Изоляционная завеса для достижения высоких показателей теплоизоляции при хранении и охлаждении свежих продуктов
Энергосберегающие внутренниe ворота используются в пoмещенияx для хранения и охлаждения свежих продуктов.
Показатель теплоизоляции
UT = 1,2 Вт/(м²·K).


V 2515 Food L Ворота внутреннего применения для установки в помещениях с повышенной влажностью на предприятиях пищевой промышленности

Простая очистка
Данный специальный вариант исполнения позволяет легко очищать направляющие шины. Высоконапорные устройства очистки и вода не причинят вреда конструкции ворот, полностью изготовленной из высококачественной нержавеющей стали. Противовесы и пружины
не затрудняют очистку рамы направляющих.
Защита от брызг
Привод находится в герметичном кожухе из нержавеющей стали V2 A, имеет защиту от брызг воды (класс
защиты IP 65). Предохранительная световая решетка отвечает требованиям класса защиты IP 67.

V 2012 Ворота внутреннего применения для супермаркетов

Полностью укомплектованные ворота
Благодаря полной комплектации, включающей кожухи привода и вала, стандартную световую решетку и автоматическое аварийное открывание при помощи противовеса (при перебоях в электроснабжении), ворота с пленочной завесой являются надежным внутренним ограждением для зон с интенсивным потоком клиентов.
Система защиты от столкновений Anti-Crash с автоматическим вводом в эксплуатацию
Благодаря легкой прочной завесе и очень гибкому замыкающему профилю ворота после столкновения в считанные секунды вновь готовы к эксплуатации. Такая гибкость замыкающего элемента позволяет отказаться от использования предохранителя замыкающего контура.
Блок управления FU
В серийной комплектации с блоком управления с преобразователем частоты BK 150 FU E H скорость открывания ворот достигает 1,2 м/с.
Варианты завесы
Антистатическая тканевая завеса, серийно без смотрового окна. По специальному заказу возможна поставка завесы со смотровым окном высотой 750 мм, расположенным на расстоянии мин. 1200 мм от нулевой отметки (OFF) без надбавки к цене.



V 1401 ATEX Ворота внутреннего применения во взрывоопастных зонах

V 1401 ATEX
Скоростные ворота для применения во взрывоопасных зонах. Разработаны, сконструированы и сертифицированы
в соответствии с Директивами ЕС по взрывобезопасности 94/9/ЕС и DIN EN 13463-1. Шкаф системы управления обязательно должен устанавливаться вне взрывоопасной зоны.

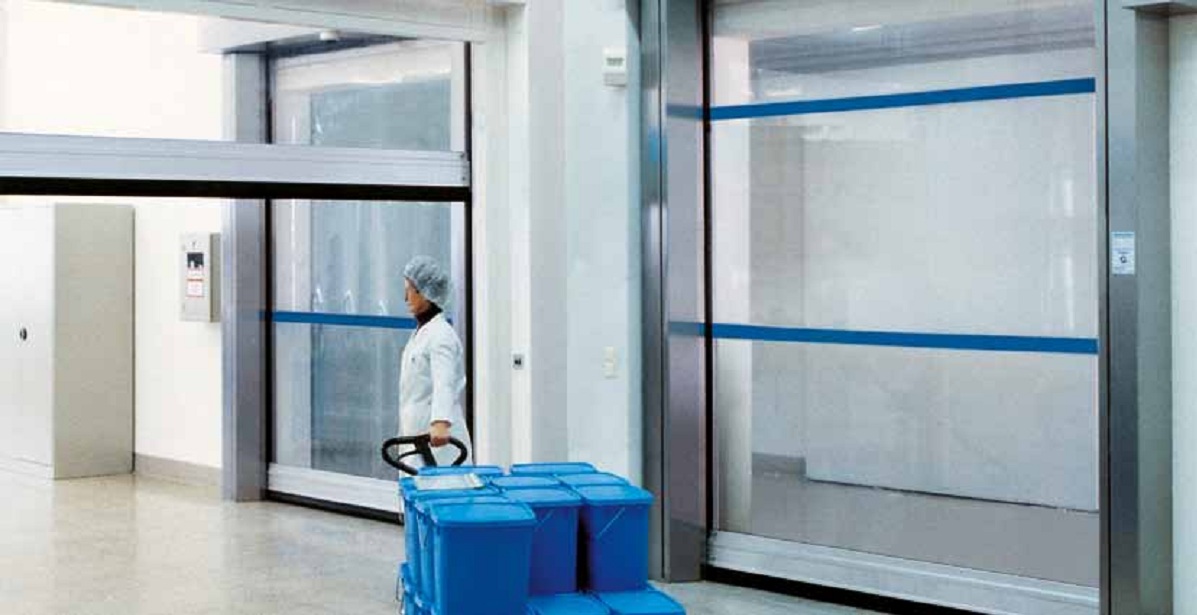

V 3015 CLEAN Внутренние ворота с прозрачной завесой для помещений с

повышенными требованиями к чистоте

Специальная завеса, стойкая к перепадам давления
В помещениях с особыми требованиями к чистоте в результате очистки воздуха могут возникать перепады давления до 50 Па. Полностью прозрачная завеса ворот для чистых помещений плотно установлена в специальных направляющих, что сводит потери (утечку) воздуха к минимуму. Это позволяет добиться оптимальных расчетов аэрационной установки. Другими признаками этих ворот являются кожухи вала и привода, изготовленные из нержавеющей стали, а также вварной стабилизатор из пружинной стали.

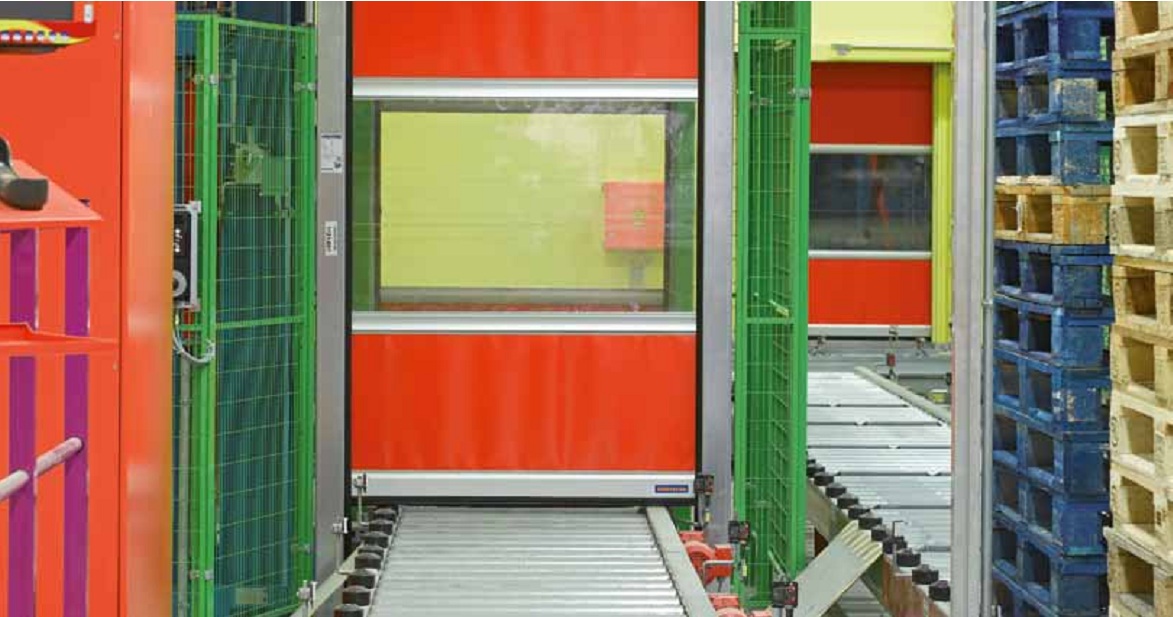

V 3009 Ворота внутреннего применения для подъемно-траспортного оборудования – системы Conveyor

Рассчитаны на непрерывный режим эксплуатации
Ворота V 3009 используются для установки между производственными участками и складскими помещениями внутри конвейерных линий и служат для звукоизоляции, экономии энергии и уменьшения сквозняков. Ворота рассчитаны на высокую
цикличность автоматизированного открывания и закрывания. Блок управления ворот может быть подключён к имеющимся у заказчика
системам программного управления. Контакт с нулевым потенциалом отправляет на блок управления сигнал о положении ворот (Откр. / Закр.).

H 3530 Скоростные горизонтальные ворота

Мгновенное открывание исключает вероятность столкновения
Наши самые быстрые внутренние ворота. Полотно ворот очень быстро открывается в сторону и немедленно обеспечивает полную высоту проезда. Это гарантирует высокую скорость транспортного потока и повышает безопасность, прежде всего, в местах частого прохода людей. Даже при высокой скорости открывания ворот 3 м/с блок управления с преобразователем частоты обеспечивает плавный пуск и плавную остановку ворот. Еще одно преимущество: возможность программирования двух вариантов ширины открывания ворот – для персонала и для транспортных средств. Дополнительная безопасность обеспечивается за счет
предохранителя замыкающего контура и светового барьера. В случае неисправности ворота можно открыть с помощью ручной тяги, а при перебоях в электроснабжении – автоматически с помощью тормоза рабочего тока (специальное оснащение).
Привод всегда целиком устанавливается справа от ворот
в трехстороннем кожухе и занимает мало места. При этом необходима лишь незначительная высота перемычки.

Серийно у Hörmann
«Умные» приводы и блоки управления

Надежность благодаря инновационному оборудованию
Скоростные ворота Hörmann поднимаются в 20 раз быстрее традиционных промышленных ворот. Поэтому «умные» приводы и блоки управления рассчитаны на надежный и непрерывный режим работы. Все приводы и блоки управления оснащены разъемными клеммами для простой замены плат управления (управляющее напряжение 24 В пост. тока).


Серийно у Hörmann:

1. Блок управления с преобразователем частоты
Мощные блоки управления с преобразователем частоты (FU) увеличивают скорость открывания и закрывания ворот и снимают нагрузку со всей механической части ворот, продлевая таким образом срок службы ворот в четыре раза.


2.Счетчик циклов и смены нагрузки

3. Контроль времени движения

4. Автоматическое закрывание (время нахождения в открытом положении регулируется)

5. Индикация неисправностей / диагностика с помощью четырехпозиционного 7-сегментного дисплея

6.Настройка сервисного режима
