Приводы промышленных ворот

Привод для промышленных ворот — это ключевой элемент системы автоматизации, обеспечивающий надёжную и бесперебойную работу подъемных, откатных и рулонных конструкций на объектах с высокой проходимостью. Компания «Капелев и М» предлагает электромеханические и вальные приводы ведущих производителей, включая HORMANN, Alutech и другие, с профессиональной установкой в Калининграде и Калининградской области.

Лучшие системные решения

Hörmann предлагает приводы и блоки управления собственных разработок и производства. Компоненты точно согласованы друг
с другом и обеспечивают высокую функциональную надежность ворот. Единая схема обслуживания и 7-сегментный дисплей облегчают ежедневное использование. Монтаж также упрощен за счет корпуса и комплекта кабелей одинакового размера. Все изделия компании Hörmann слажено работают вместе:
• Промышленные ворота
• Перегрузочная техника
• Приводы
• Блоки управления
• Принадлежности

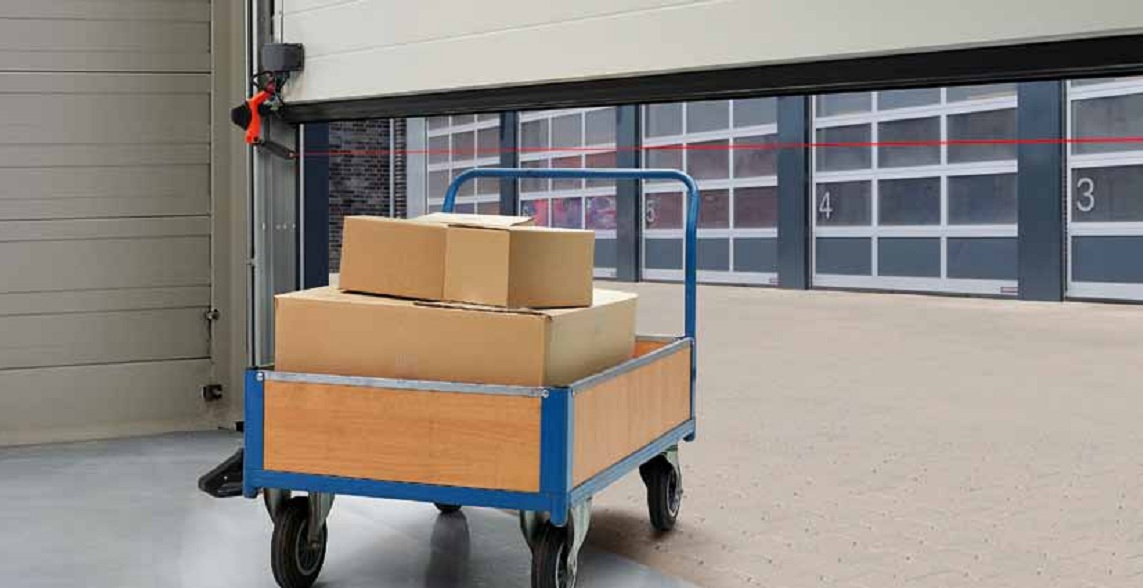

Опережающий световой барьер VL 1
В качестве опции для всех секционных ворот с приводом

Более высокая степень безопасности
Бесконтактная автоматика отключения позволяет заранее распознать людей или препятствия в зоне ворот без соприкосновения ворот с ними. Ворота останавливаются еще до прикосновения и сразу же возвращаются наверх. Таким образом практически полностью исключаются повреждения и травмы.

Более быстрое движение ворот
Опережающий световой барьер позволяет закрывание ворот со скоростью, достигающей 30 см/с. Вы экономите энергию, поскольку сокращается время открывания ворот.

Более низкие затраты на техобслуживание
Промышленные ворота с бесконтактным, допущенным для обеспечения безопасности людей контролем движения ворот не нужно проверять на предмет их запирающих усилий. И Вы экономите на дополнительной проверке по ASR A1.7.

Предохранитель замыкающего контура с оптосенсором или с опережающим световым барьером
Все промышленные секционные ворота Hörmann с приводом WA 400 или ITO 400 серийно оснащены предохранителем замыкающего
контура с самоконтролем с оптосенсорами. Для бесконтактного контроля замыкающего контура Вы можете также выбрать опережающий световой барьер VL 1 без надбавки к цене. Данное решение обеспечивает высокую степень безопасности, быстрое движение ворот и низкие затраты на техобслуживание.

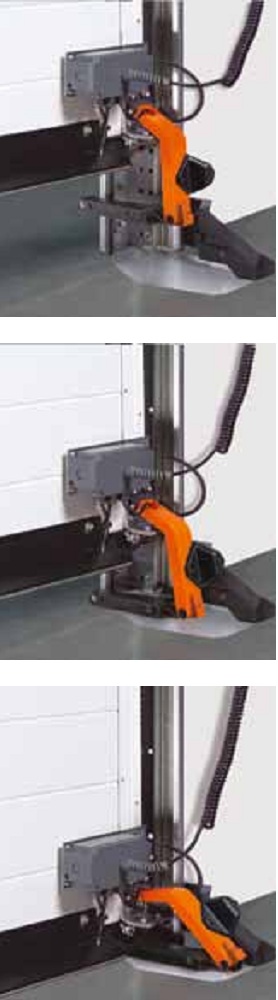

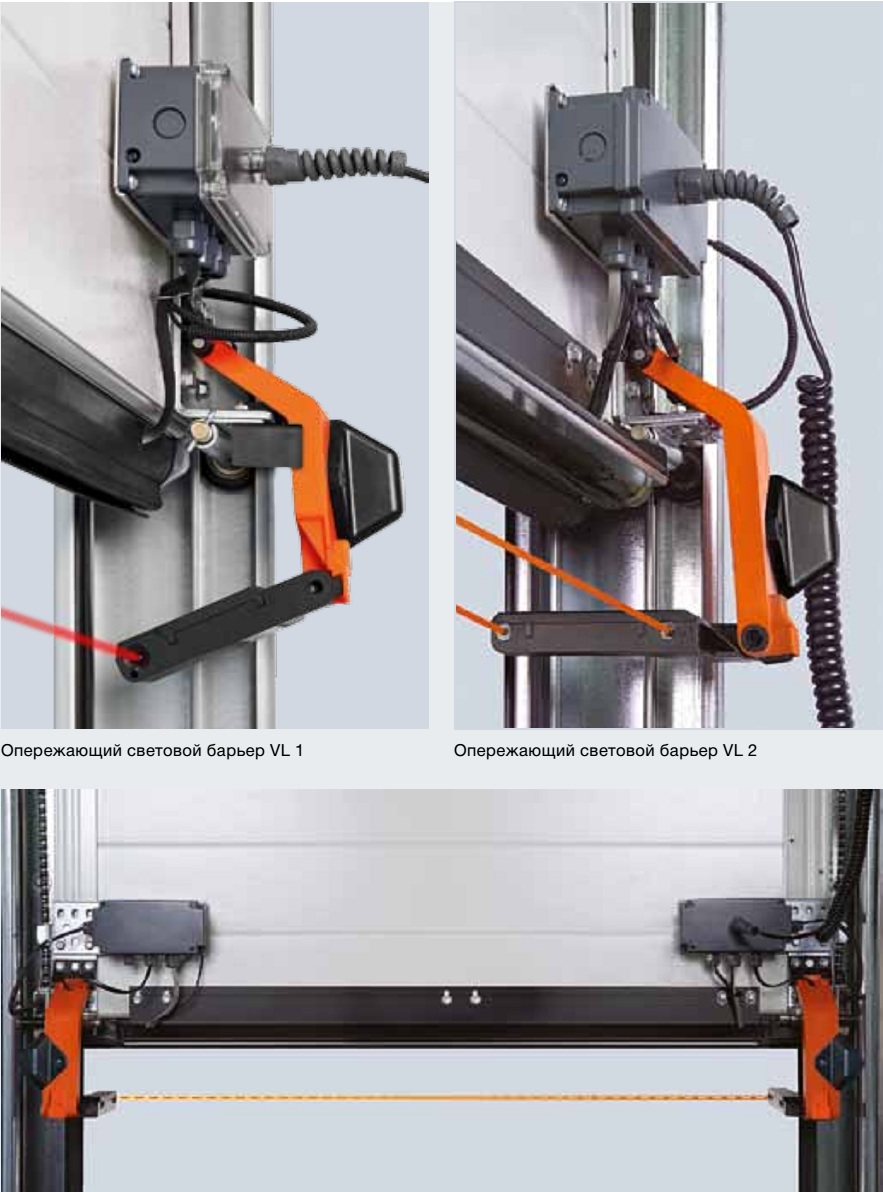

Опережающий световой барьер
При помощи опережающего светового барьера VL 1 и VL 2 Вам удастся поднять уровень безопасности промышленных секционных ворот. Датчики контролируют нижнюю кромку секционных ворот. Возможные препятствия распознаются заранее, и ворота откатываются, не соприкоснувшись с ними. Дополнительным преимуществом является повышение скорости движения ворот.

Бесконтактная автоматика отключения обеспечивает защиту людей и материалов

Световая решетка
Встроена в направляющую

• Максимальная безопасность
Люди и препятствия особенно эффективно распознаются благодаря лучам, направленным под углом.

• Повышенная безопасность людей
Сенсоры на высоте до 500 мм расположены очень плотно друг к другу.

• Меньше потерь энергии
Ворота могут закрываться со скоростью до 50 см/с (с приводом WA 400 FU и блоком управления 460 FU, в зависимости от направляющей и размера).

• Защита от повреждений
Световая решетка встроена в направляющую ворот и хорошо защищена.

• Простой монтаж
Монтажные держатели надежно фиксируют и оптимально стабилизируют световую решетку в раме направляющей (подана заявка на получение патента).

• Возможно дооснащение
Имеющиеся ворота с предохранителем замыкающего контура c оптосенсорами могут быть легко дооснащены световой решеткой HLG.

• Более низкие затраты на техобслуживание
Проверка закрывающих усилий по ASR A1.7 необязательна.

Световая решетка HLG
Встроенная в раму направляющей световая решетка распознает людей и предметы без соприкосновения с ними. Таким образом практически полностью исключаются повреждения и травмы. Предохранитель замыкающего контура с оптосенсорами или дополнительными световыми барьерами необязателен. Благодаря монтажу в раме направляющей световая решетка хорошо защищена от повреждений и нежелательного смещения.

Фланцевый привод WA 300 S4
Серийно с плавным пуском и плавной остановкой

Обзор преимуществ

Особенно удобны при монтаже и в обслуживании благодаря серийному ограничению усилия
Для ворот без калитки не требуется установка, например, предохранителя замыкающего контура или выключателя предохраняющего устройства от провисания троса. Это сокращает расходы и снижает вероятность ремонта и технического обслуживания.
Надежное движение ворот в направлении «Ворота Закр.» с пониженной скоростью
При высоте проема более 2500 мм ворота двигаются в направлении «Ворота Откр.» и «Ворота Закр.» со скоростью ок. 19 см/с. При высоте проёма ниже 2500 мм скорость ворот в направлении «Ворота Закр.» должна быть снижена из соображений
безопасности до ок. 10 см/с. При наличии дополнительного опережающего светового барьера или предохранителя замыкающего
контура это ограничение теряет силу, т.е. ворота открываются и закрываются со скоростью ок.19 см/с.
Встроенный блок управления с клавишным выключателем DTH R
По дополнительному заказу возможна поставка привода WA 300 S4 с внешним блоком управления 360 (подготовлен для регулирования движения).
Размеры ворот
Макс. ширина ворот 6000 мм
Макс. высота ворот 4500 мм
Для макс. 150 рабочих циклов в день
или до 100 парковочных мест для коллективных гаражей

Серийно с приводом WA 300 S4
• Плавный пуск и плавная остановка для щадящего режима эксплуатации и бесшумного движения ворот
• Ограничение усилия в направлении «Ворота Откр.» / «Ворота Закр.»
• Встроенный блок управления с клавишным выключателем DTH R
• Небольшой боковой упор, всего 200 мм
• Нет необходимости в установке на воротах дополнительных устройств, а также в проводке кабелей*
• Выключатель предохраняющего устройства от провисания троса не требуется
• Расход электроэнергии в режиме готовности всего 1 Ватт (без подключения дополнительных электрических принадлежностей)

Фланцевый привод WA 400 / WA 400 M
Мощный и прочный

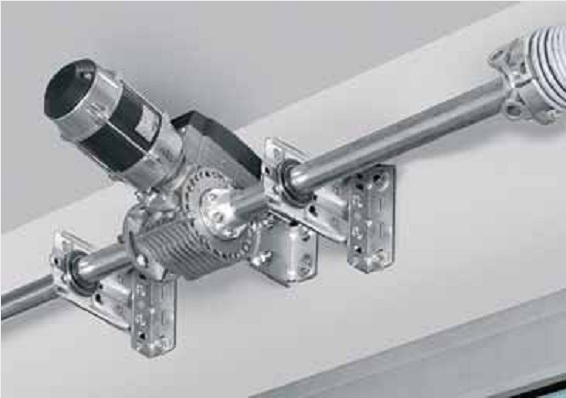

Привод для крепления на фланце WA 400
Этот запатентованный вариант быстро и просто монтируется на вале, для него требуется значительно меньше места сбоку, чем при монтажных решениях других фирм.

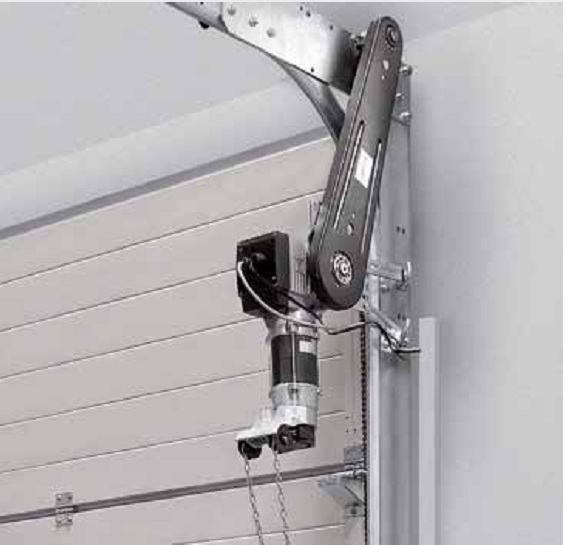

Привод с цепной передачей WA 400
Привод WA 400 с цепной передачей рекомендуется при небольшом боковом пространстве до 200 мм для всех типов ворот высотой до 7500 мм. Для направляющих L и LD необходим привод с цепной передачей. За счет непрямой передачи снижается нагрузка на ворота, и они работают в особенно щадящем режиме.

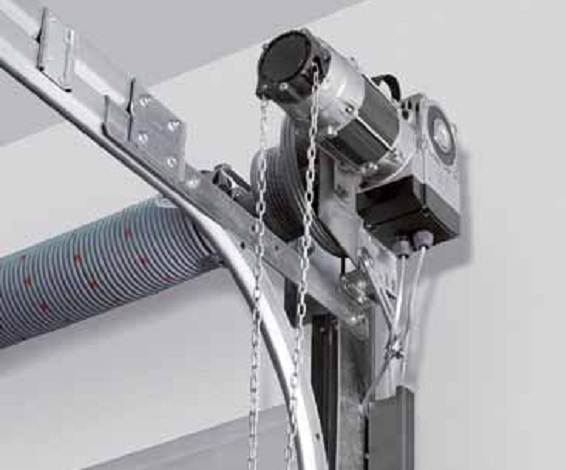

Привод для монтажа посередине WA 400 M
Данный вариант исполнения устанавливается на пружинном вале, поэтому дополнительного бокового крепления не требуется. Учитывайте высоту перемычки! Привод WA 400 М серийно поставляется с безопасной разблокировкой и подходит почти для любого типа направляющих.

Для всех вариантов исполнения с трехфазным током:
• Бесшумная работа
• Интенсивное использование
• Быстрое движение ворот
• Возможна также поставка в исполнении с преобразователем частоты FU

Приводы ITO 400, SupraMatic HT
Приводы, которые экономят место

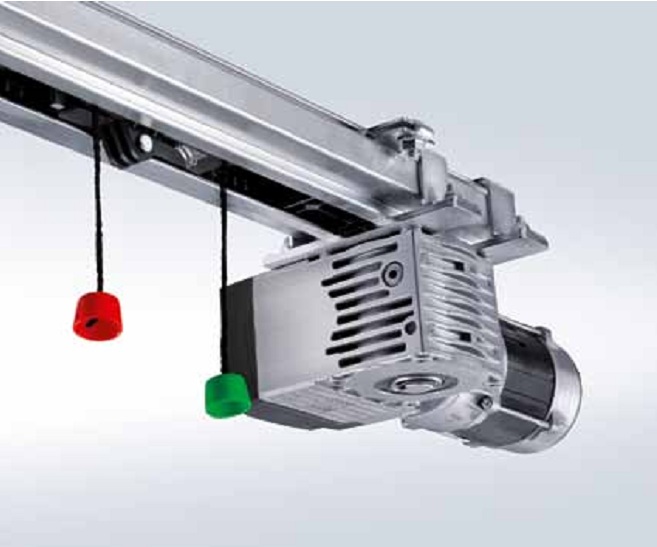

Цепной привод с шиной ITO 400
• Нет необходимости в боковом пространстве
• Разблокировка посредством троса Боудена на ведущей каретке
• Возможна аварийная деблокировка снаружи
• IP 65 (брызгозащита)
• Для стандартной направляющей (N, ND) и низковедущей направляющей (L, LD)
• Макс. высота ворот 4500 мм
• Также возможен вариант исполнения с блоком управления FU
• Для ворот с калиткой – по запросу

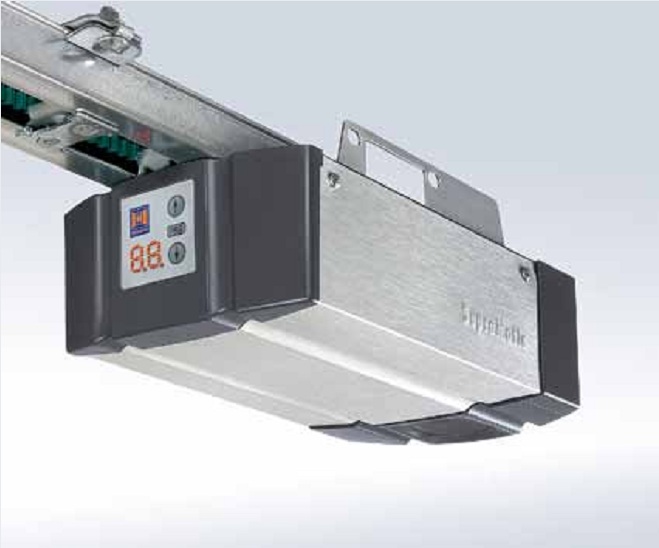

Привод SupraMatic HT
• Подходит для макс. 100 парковочных мест
• Тяговое и нажимное усилие 1000 Н, (кратковременное пиковое усилие 1200 Н)
• Со встроенным электронным блоком управления, вкл. двойной 7-сегментный дисплей для простой настройки функций привода прямо на приводе
• Внешний блок управления 360 (опция), для подключения системы регулирования движения, сигнальных ламп или дополнительных плат
• Плавный пуск и плавная остановка, обеспечивающие щадящий режим эксплуатации и бесшумное движение ворот
• Запатентованная система блокировки ворот в направляющей привода с аварийной деблокировкой изнутри
• Соединительный провод с евровилкой, вторая подвеска для направляющей FS 60 и FS 6
• Для ворот с защитой от обрыва пружины
• SupraMatic HТ: макс. ширина 6750 мм (7000 мм – по запросу), макс. высота 3000 мм
• Для стандартной направляющей (N) и низковедущей направляющей (L)
• Для ворот с калиткой, остеклением из натурального стекла и ALR F42 Glazing – по запросу
• Не подходит для секционных ворот со строительной глубиной 67 мм

Особенности приводов для промышленных ворот

Промышленные ворота отличаются большими габаритами, увеличенным весом полотна, высокой интенсивностью использования и повышенными требованиями к надёжности. Поэтому привод, используемый в таких системах, должен обладать высокими техническими характеристиками и соответствовать условиям эксплуатации на промышленных и коммерческих объектах.

Технические особенности и характеристики:

Электромеханические вальные приводы серий WA300, WA500, ITO500 — для секционных, рольставней, роллет и подъемных ворот.
Степень защиты корпуса: IP65, IP65KIT — устойчивость к влаге, пыли и перепадам температур.
Поддержка подключения фотоэлементов, замков, оконных датчиков, брелоков, кнопок, шлагбаумов и прочих элементов автоматизации.
Возможность ручного аварийного открытия при отключении электроэнергии.
Широкий выбор по параметрам: мощность, вес полотна, площадь проема, интенсивность работы.
Надежная совместимость с современными системами безопасности и контроля доступа.

Также возможна установка комплекта управления с функцией программирования, таймерами, аварийными режимами, подключением к централизованной системе диспетчеризации.

Область применения

Приводы для промышленных ворот применяются на объектах, где требуется интенсивная эксплуатация, строгий контроль доступа и высокая скорость открытия/закрытия ворот. Типовые объекты:

Склады, логистические комплексы
Промышленные предприятия, производственные цеха
Автосервисы, паркинги, автотранспортные узлы
Холодильные и морозильные камеры
Крупные торговые и выставочные площади
Сельскохозяйственные ангары, зернохранилища и фермерские хозяйства

Автоматизация ворот с помощью современных приводов позволяет минимизировать время на операции, исключить ручной труд, повысить безопасность и снизить износ конструкции.

Использование автоматических приводов

Компания «Капелев и М» предлагает только надёжные и проверенные электроприводы для ворот, адаптированные под условия эксплуатации, с учётом погодных и технологических требований. Основные преимущества установки профессионального привода:

Повышение безопасности: исключается риск ошибок персонала при открытии/закрытии ворот.
Увеличение ресурса полотна — благодаря плавной работе и контролю скорости.
Поддержка всех типов управления: кнопочные панели, радиобрелоки, пульты, системы дистанционного контроля.
Возможность интеграции с фотоэлементами, системами сигнализации, видеонаблюдения, шлагбаумами.
Быстрая и удобная эксплуатация даже в условиях высокой нагрузки.
Возможность установки привода на существующие конструкции (если параметры соответствуют модели).
Совместимость с продукцией брендов DoorHan, Alutech, Marantec, FAAC и др.
Возможность подбора индивидуальной комплектации и настройки параметров под объект.

Благодаря использованию качественного оборудования, автоматизированные ворота работают точно, надёжно и безотказно в течение многих лет.

Компания «Капелев и М» поставляет и монтирует приводы для промышленных ворот, адаптированные под различные условия эксплуатации и конструкционные особенности объекта.

Позвоните нам или отправьте заявку прямо сейчас — мы подберём и установим надежный привод для ваших промышленных ворот, который будет работать стабильно и эффективно долгие годы.
